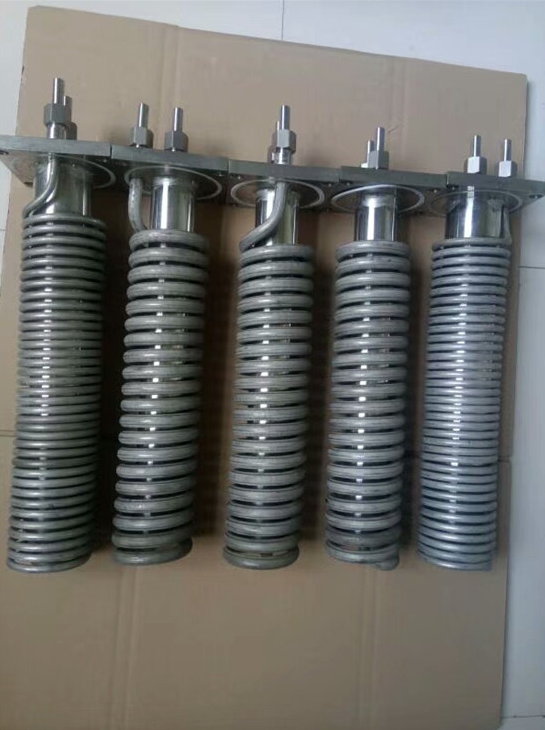

華豫汽水取樣預冷盤管HP01A型單盤管

產品型號:0

產品類別:水樣冷卻器盤管

應用范圍: 水處理

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

	華豫 *汽水取樣預冷盤管HP01A型單盤管產品特點及性能：

	取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱***、清洗方便、使用壽命長等優點

	名稱:筒式高效螺旋管流冷卻器

	型號:TR1

	連接尺寸:Φ12.14.16

	工作溫度:580℃

	公稱壓力:l32Mpa

	冷卻水量:1噸/時.只

	試驗壓力:≥40Mpac

	連結方式:承插焊接

	樣水出口溫度:冷卻水溫度±3℃

	華豫* 汽水取樣預冷盤管HP01A型單盤管規格標準：

取樣器管為不銹鋼，殼體為碳鋼。

取樣冷卻管一般選直徑10、12、14、16、18mm(也可用戶***)接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。

一般選型常為:QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

是否需組合式(即是否要支架、水槽、閥門等)。

	華豫 *汽水取樣預冷盤管HP01A型單盤管取樣步驟：

	1.鍋爐水的取樣

	鍋爐水樣品一般從汽包的連續排污管中取出，再引至冷卻器。取樣點應盡量靠近排污管引出汽包的出口處，并盡量地裝在引出汽包后的***個排污閥門之前。

	2.給水的取樣

	給水的取樣點一般設在給水泵之后，省煤器之前的高壓給水管上，應該是在給水管的垂直管路上接一小管，給水樣品由此引至取樣冷卻器。給水的取樣管應設在給水加藥后足以混勻的位置上。

	3.凝結水的取樣

	凝結水的取樣點一般設在凝結水泵出口處的凝結水管道上，不宜裝在凝結水泵入口處，因凝結水泵入口處的壓力低于大氣壓。

	4.疏水的取樣

	疏水一般在疏水箱中取樣。取樣點通常設在距疏水箱底300mm左右處。

	5 將蒸汽樣品通過取樣冷卻器，使其凝結成水。蒸汽取樣器中蒸汽流量一般為20-30kg/h。對樣品引出導管及冷卻器的要求，與水的取樣相同。

	華豫* 汽水取樣預冷盤管HP01A型單盤管注意事項:

	取樣的導管均采用不銹鋼管，不能用碳鋼管或黃銅管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。

	華豫* 汽水取樣預冷盤管HP01A型單盤管技術要求:

	1.取樣冷卻器冷卻水流量在500-700mL/min，冷卻介質溫度可以降到30以下。

	2.取樣冷卻器冷卻管均采用不銹鋼管，不能用碳鋼管或銅管，以免樣品被冷卻管的金屬腐蝕產物污染。

	3.取樣冷卻器冷卻管可設計為單盤管或雙盤管(按介質參數及安裝空間設計)。

	4.取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱***、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用***不銹鋼作為換熱管，具有***，***，使用壽命長，不污染樣品等特點。

	5.根據樣品采集點的分部及集中，設計單位，可根據使用工況，設計單臺取樣冷卻器和組合式取樣冷卻器，便于同時對蒸汽，爐水，疏水，給水及除氧出水取樣。
