自排污過濾器_全自動排污過濾器

產品型號:1470812281

產品類別:多芯式反沖洗過濾器

應用范圍: 0

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

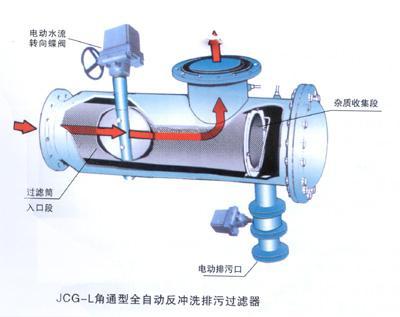

自動排污過濾器由殼體、多元濾芯、反沖洗機構、電控箱、電動閥門和差壓控制器等部分組成。殼體內 的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。
自動排污過濾器芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進幅盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。

【自排污過濾器】主要參數：
單臺處理水量：45-2350m³/h
最大工作壓力：0.1-1.6Mpa
過濾器清潔時的壓力損失：≤0.018Mpa
最高工作水溫：95℃
過濾精度范圍：100-3000µm
自清洗所需水量：<1%
自清洗時間：10-60s
自清洗控制方式：壓差、時間及手動
電控方式：交流三相380V/ 50Hz
控制界面：數顯、旋鈕、開關
濾網類型：316L編織網、楔形網

2.【自排污過濾器】結構參數：

型號	管徑	出入水口	Z	Z1	Z2	Z3	K	濾網面積	處理水量	重量
	(inch)	mm	mm	mm	mm	mm	mm	cm2	m3 /h	(kg)
CNAF-YT03-1.6	3	80	530	839	785	914	200	1165	45	87
CNAF-YT04-1.6	4	100	540	873	831	994	220	1367	65	106
CNAF-YT05-1.6	5	125	620	932	904	1133	250	2095	105	132
CNAF-YT06-1.6	6	150	700	996	982	1252	285	3014	150	197
CNAF-YT08-1.6	8	200	830	1187	1218	1679	340	5270	265	248
CNAF-YT10-1.6	10	250	1000	1338	1381	1797	405	7867	410	360
